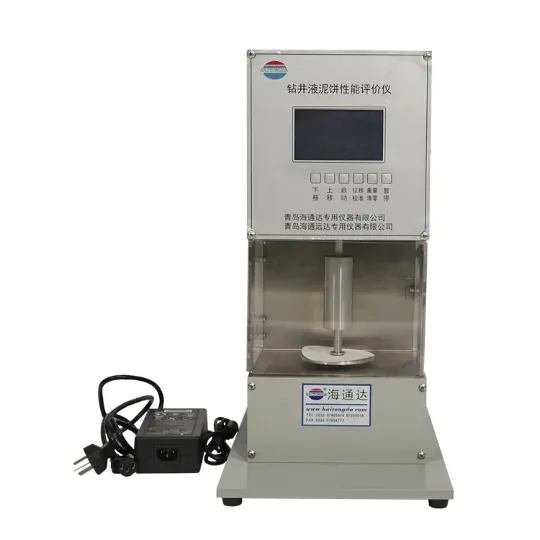

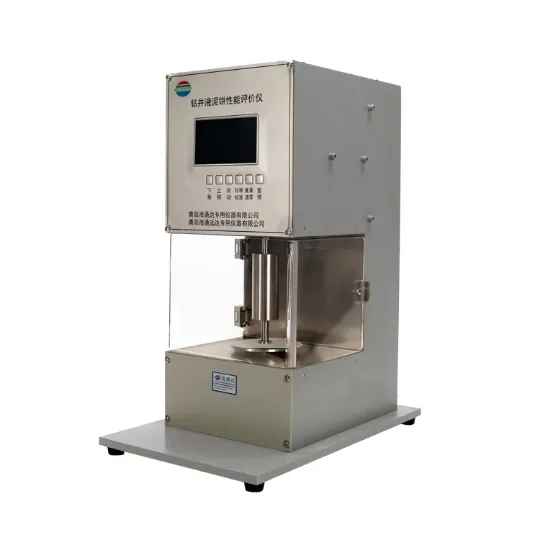

Прибор для измерения характеристики глинистой корки: вес, толщина, реальная толщина, виртуальная толщина, твердость и прочность

Основными детекторными компонентами прибора для определения корки бурового раствора являются измерительная пластина, перемещающаяся вниз с постоянной скоростью, и датчик взвешивания для размещения осадка бурового раствора. Шаговый двигатель с 64 делениями приводит в движение высокоточный ходовой винт, который перемещается вверх и вниз, а измерительный диск фиксируется ходовым винтом, который устанавливается с помощью точной линейной направляющей, что позволяет эффективно управлять перемещением стержня датчика вверх и вниз. В ходе эксперимента количество шагов шагового двигателя преобразуется в деформацию глинистой корки. Система сбора данных регистрирует давление, оказываемое зондом на глинистую корку, и затем преобразует его в аналоговые электрические сигналы для вывода, а аналоговые сигналы преобразуются в цифровые сигналы с помощью прецизионного цифрового преобразователя. Эти цифровые сигналы управляются и обрабатываются однокристальной микрокомпьютерной системой управления. Результаты обнаружения отображаются на жидкокристаллическом дисплее, а также передаются на компьютер.
